什么是逆向设计?

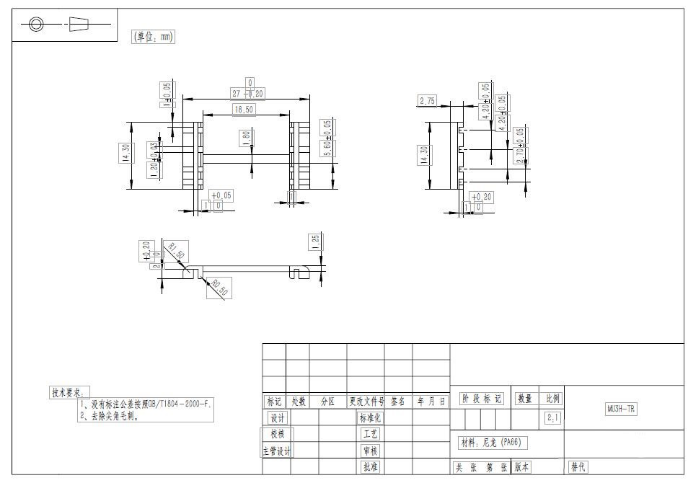

逆向设计可以简单地理解为,根据已经存在的产品,反向推出产品设计数据(包括各类设计图或数据模型)的过程。逆向设计并不是简单的扫描以及复制的过程,逆向设计可以在缺乏原始设计图纸的情况下,对实物原形进行数据采集,经过数据处理、三维重构等过程,获得具有相同形状结构的三维模型。然后,再对原型进行复制或基于点云对原型进行优化设计以及创新设计(逆向设计软件结合其它CAD/CAM/CAE软件进行数据处理)。



当然逆向设计也并不神秘,它与我们的生活息息相关。逆向设计是制造业一种常用的手段,采用逆向方法进行产品创新设计与制造,是缩短产品开发周期、提高产品质量、建立自有创新设计制造体系的重要手段。

Techlego

逆向设计的应用范围

1

新产品开发

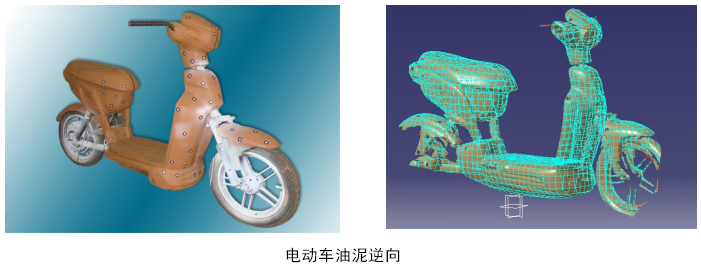

外形设计师通过油泥、木模或泡沫塑料等材料制作成产品的比例模型并确定产品的外形,然后通过逆向设计将其转化为CAD模型,获得三维软件可以编辑的参数化模型,方便数控机床等机加工企业进行材料加工,充分利用CAD技术的优势,加快创新设计的实现过程。在航空、汽车、玩具、家用电器等制造业都得到不同程度的应用推广。

2

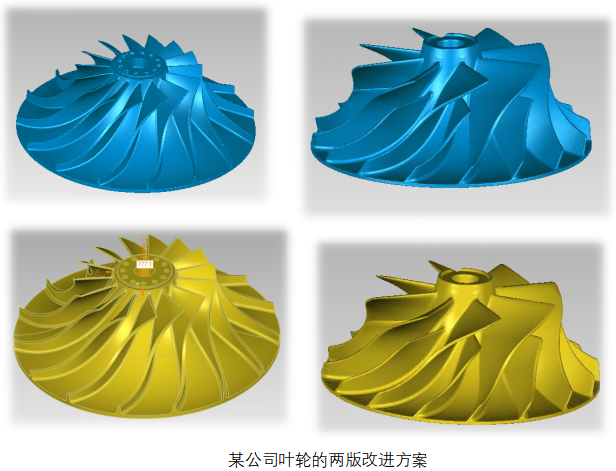

产品的仿制和改型设计


在只有实物而缺乏相关技术资料(图纸或CAD模型)的情况下,通过逆向设计进行数据测量和数据处理,重建与实物相符的CAD模型,并在此基础上进行后续的设计,实现产品的仿制和改进。可广泛应用于摩托车、家用电器、玩具等产品的外形修复、改造和创新设计,提升产品的市场竟争力。

3

快速模具制造


逆向设计在快速模具制造中的应用主要体现在两个方面:1.以样本模具为对象。对已符合要求的模具进行测量,重建CAD模型,并在此基础上生成模具加工程序。2.以实物零件为对象。首先将实物转化为CAD模型,并在此基础上进行模具设计。

4

快速原型制造


快速原型制造(简称RP),已成为新产品开发、设计和生产的有效手段。逆向设计恰好为其提供上游的CAD模型。两者相结合形成了产品测量、建模、修改、再测量的闭环系统,可实现设计过程的快速反复迭代。

Techlego

逆向建模的作用



A

缩短产品的设计、开发周期,加快产品的更新换代速度;

B

降低企业开发新产品的成本与风险;

C

加快产品的造型和系列化的设计;

D

适合单件、小批量的零件制造,特别是模具的制造。



Techlego

逆向设计服务流程

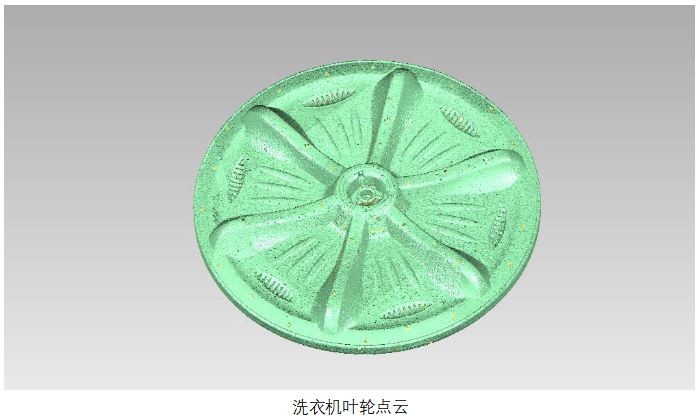

01.通过三维扫描仪获得点云数据或者由客户提供点云数据。

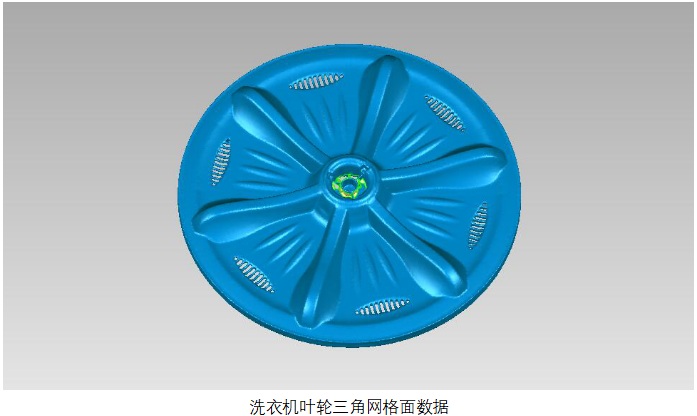

02.通过软件对点云数据进行处理,获得三角网格面数据(包括STL数据),进行坐标变化、点云降噪、顺滑、优化、简化等预处理。该步获得的数据即可进行三维雕刻、3D打印、比对分析等。

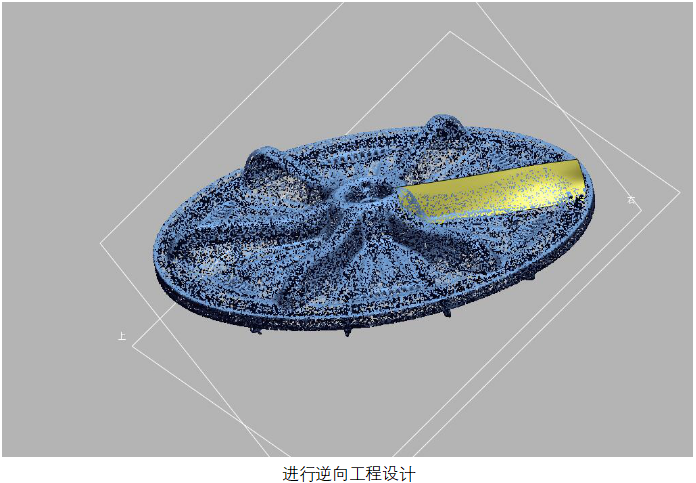

03.通过专业的逆向软件(一般可采用UG、CATIA、GEOMAGIC DX等),对获得的三角网格面数据进行处理。包括面片拟合、截面创建、曲线提取等诸多特征提取方式,进行创新设计、优化设计等。

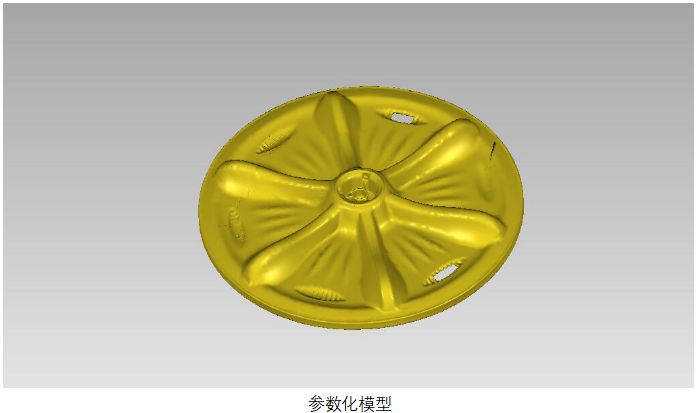

​通过以上三点即可完成一个零件的逆向设计,可以获得参数化模型并进行优化设计。
