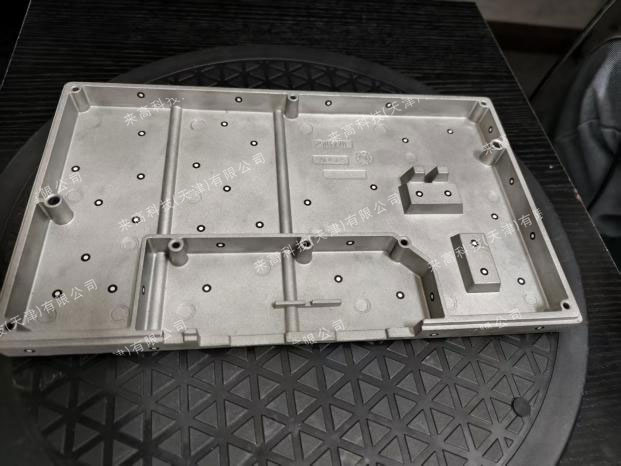

本次检测的对象为铸造盖板，核心诉求是进行高精度的尺寸检测。该样件在扫描过程中面临两大主要技术挑战：

表面特性：盖板为金属材质，表面存在反光现象，容易干扰扫描信号。

结构难点：盖板内侧角落存在“互反”现象（即光线在角落多次反射），导致普通设备难以捕捉有效点云数据，易产生扫描盲区。

为解决上述问题，本案例采用i9高精度三维扫描仪，精准还原盖板的实际形态、尺寸参数及表面特征，解决传统测量方式盲区多、精度不足的痛点。

针对样件表面反光及角落互反的特性，制定了专项扫描方案：

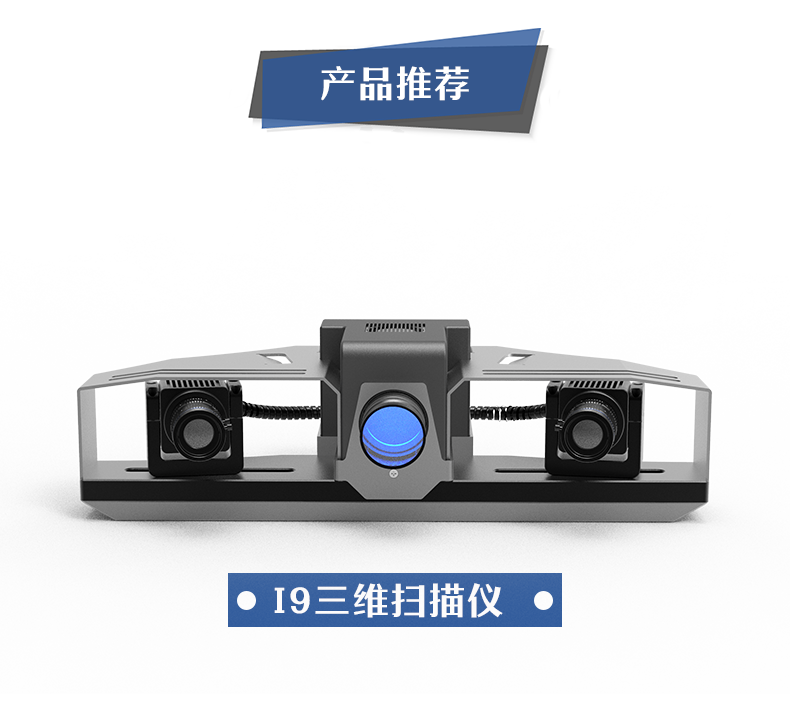

设备选型：选用高精度i9三维扫描仪，1300万像素应对金属表面挑战。

软件补偿：配合Techlego2026软件系统，调整细节参数，专门针对角落处的互反现象进行误差补偿，确保死角数据完整。

数据处理步骤：

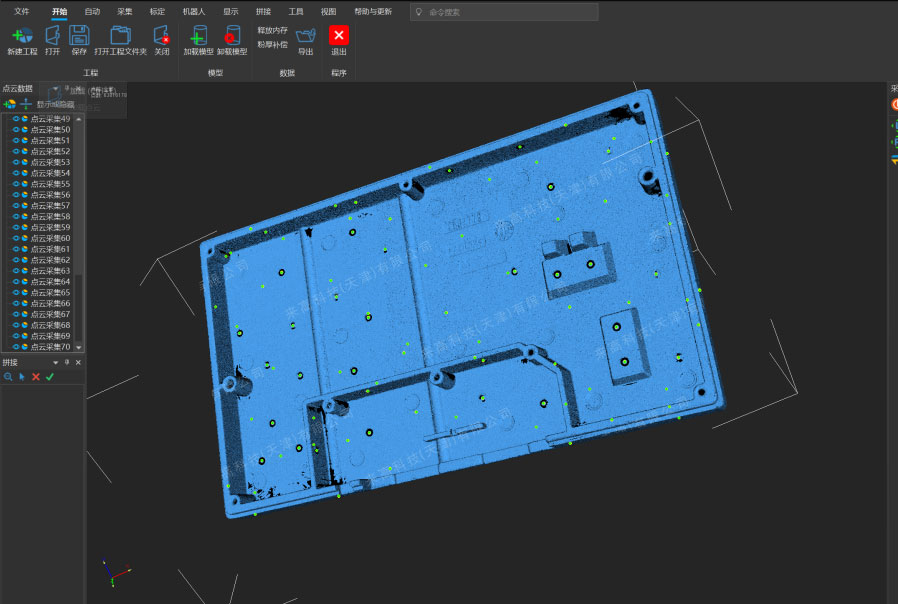

点云采集：获取盖板表面及内部的密集点云数据。

封装与补洞：利用专业软件（如Geomagic,GOM等）对点云进行处理，生成三角网格面数据（STL）。

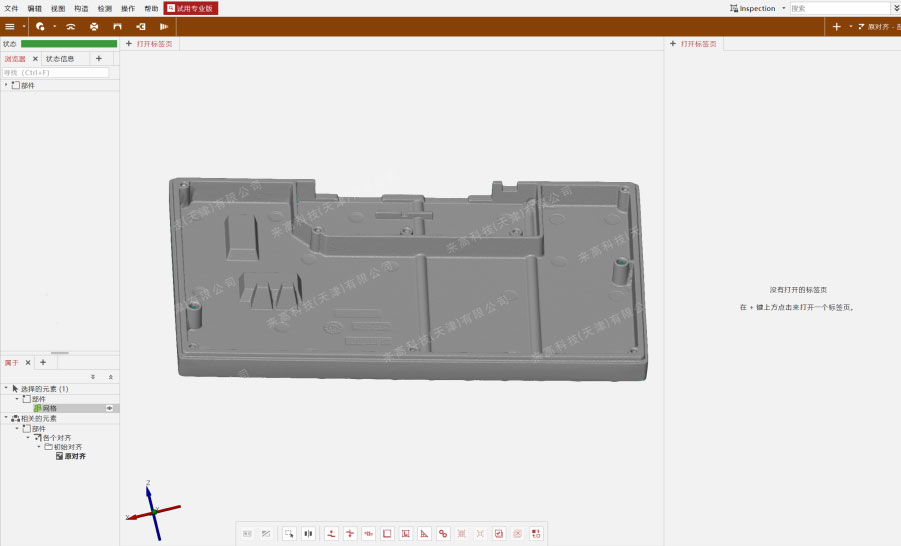

数据优化：对STL数据进行坐标变换、降噪、顺滑、优化及简化等预处理，最终获得高质量的三维模型。

在完成三维模型重构后，通过专业检测软件进行全尺寸分析：

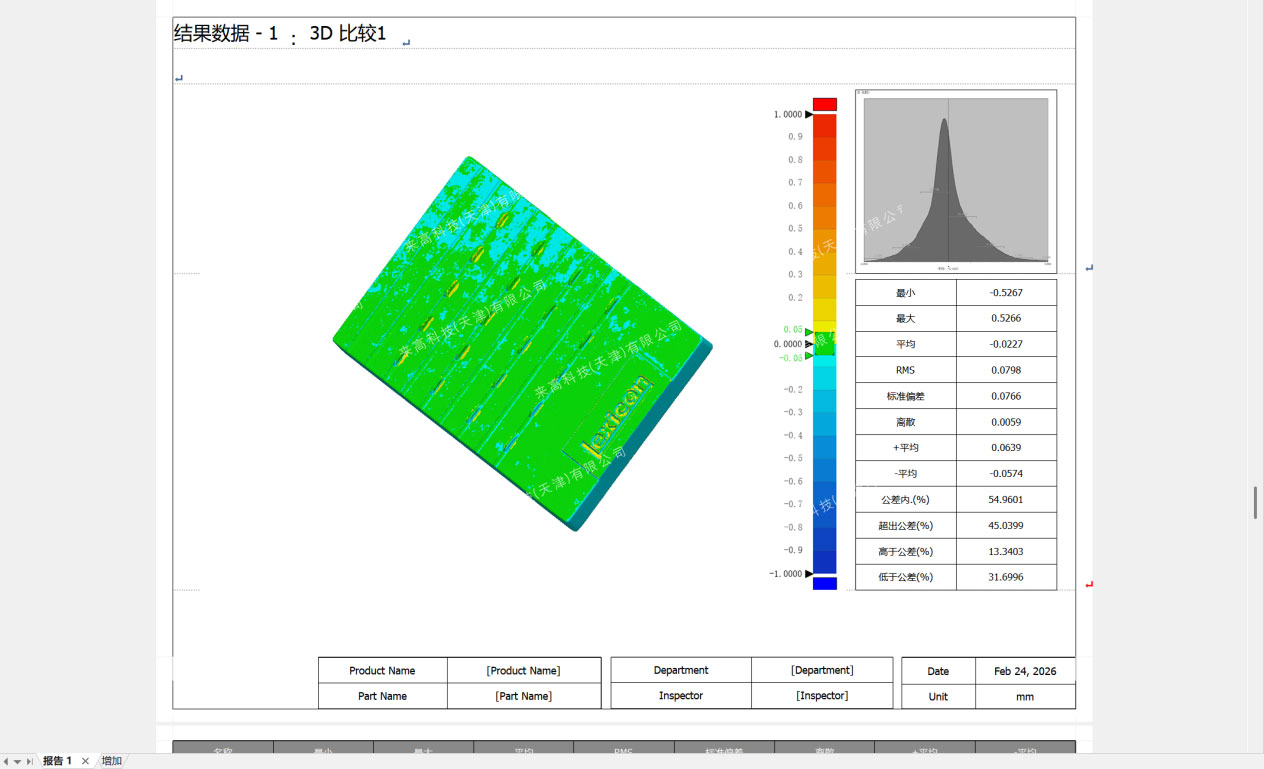

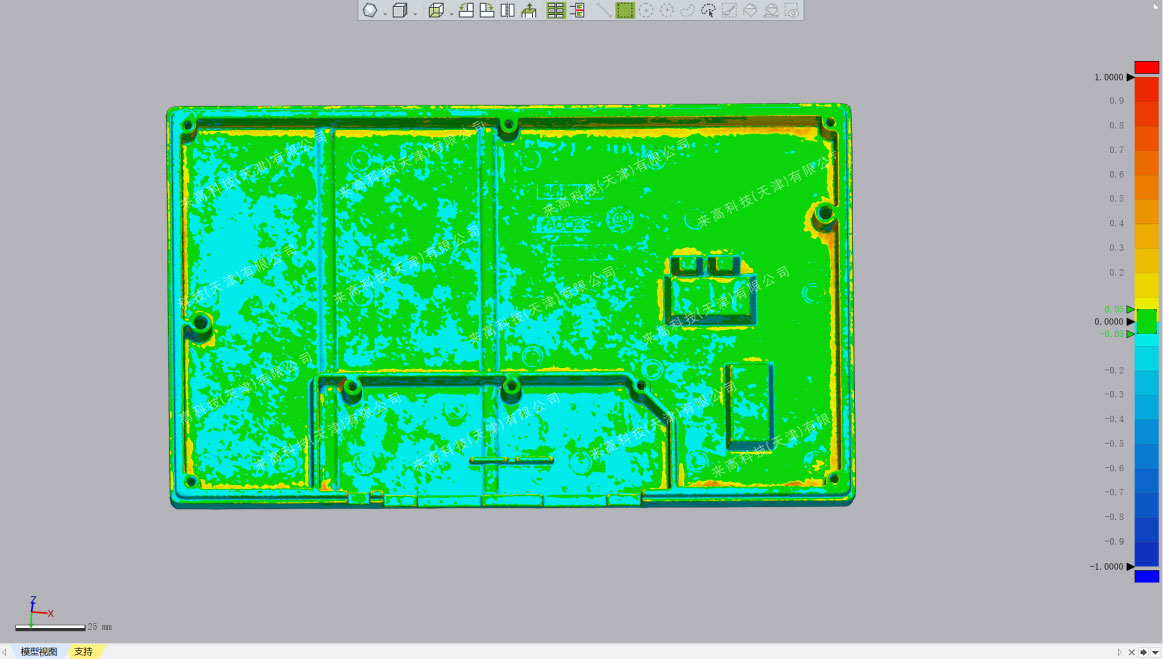

3D色谱图对比：将扫描数据与理论数模（或标准值）进行最佳拟合对齐。通过色谱图直观展示偏差分布。

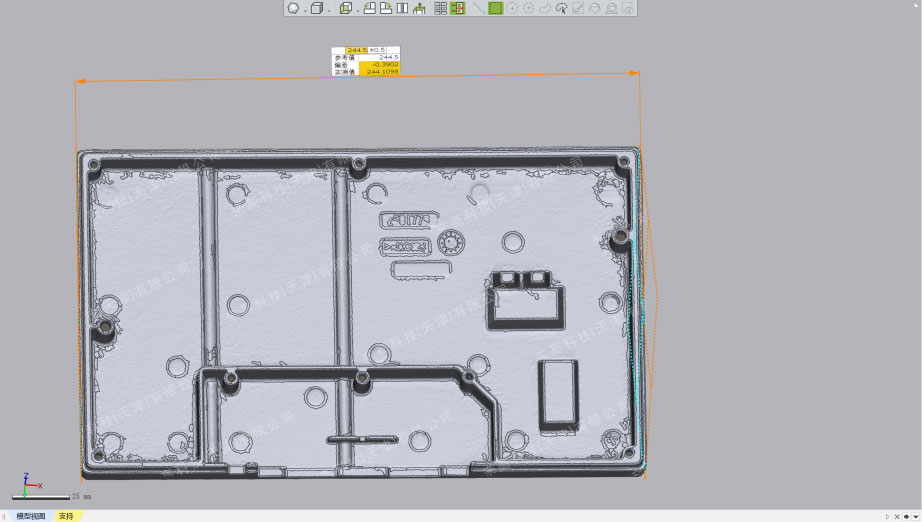

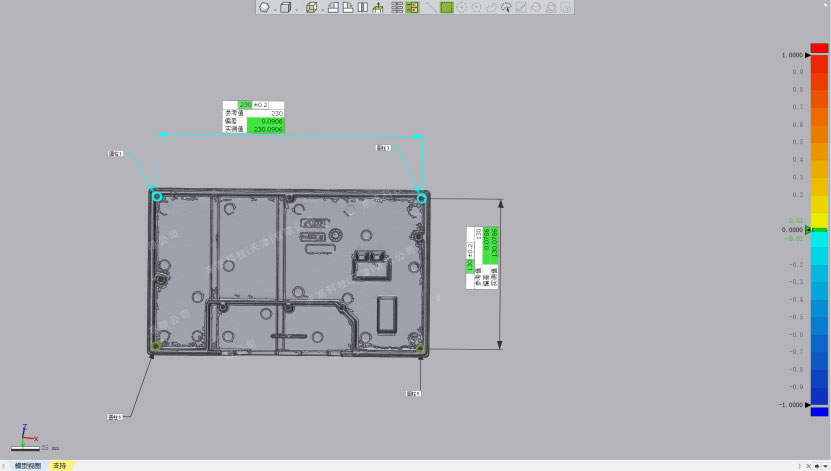

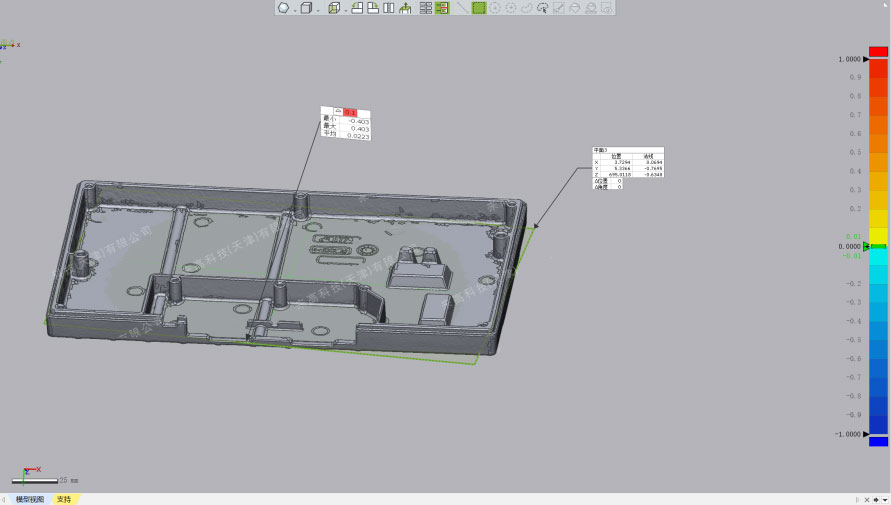

关键尺寸检测：对盖板的长宽、孔径、柱位高度等关键几何特征进行点对点测量。

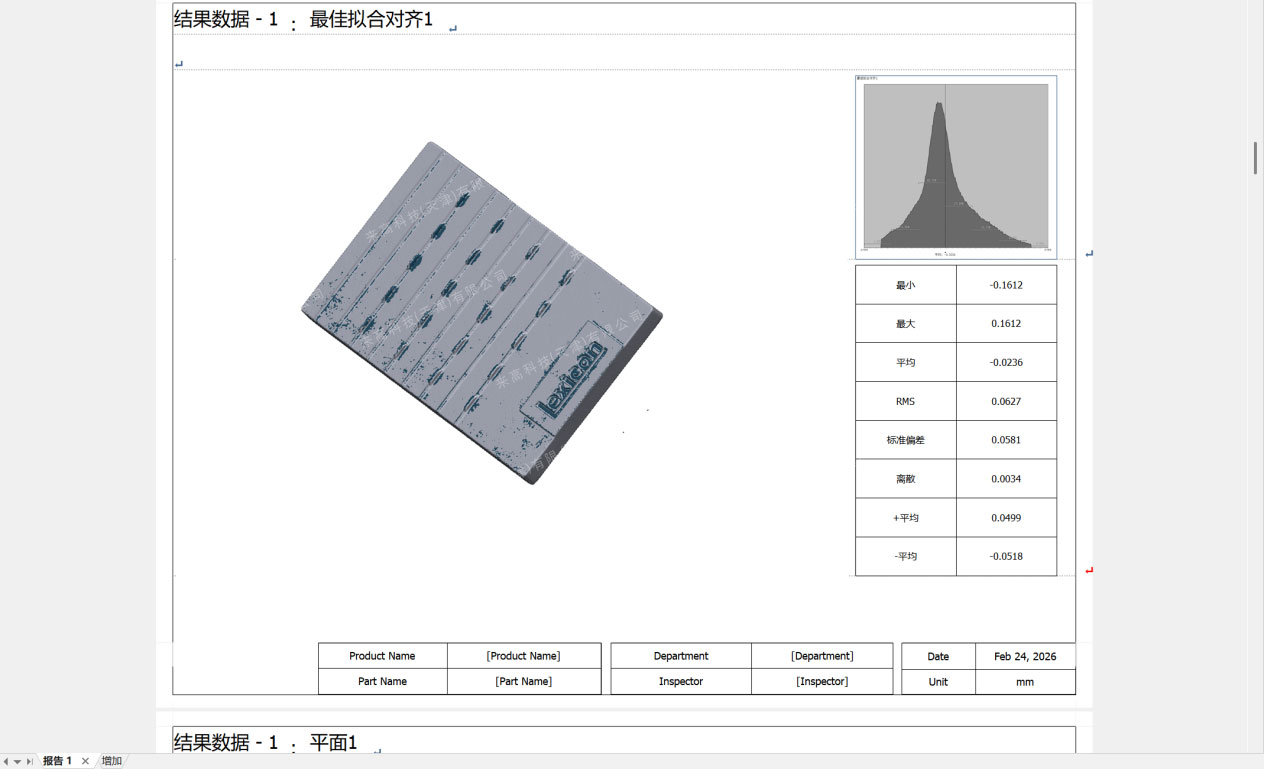

最终生成的检测报告包含以下核心数据维度，为质量判定提供依据：

统计分析：包含最大/最小偏差、平均偏差、RMS（均方根）值、标准偏差等统计数据。

公差分析：明确展示公差内（%）、超出公差（%）的面积比例，以及高于或低于公差的具体分布。

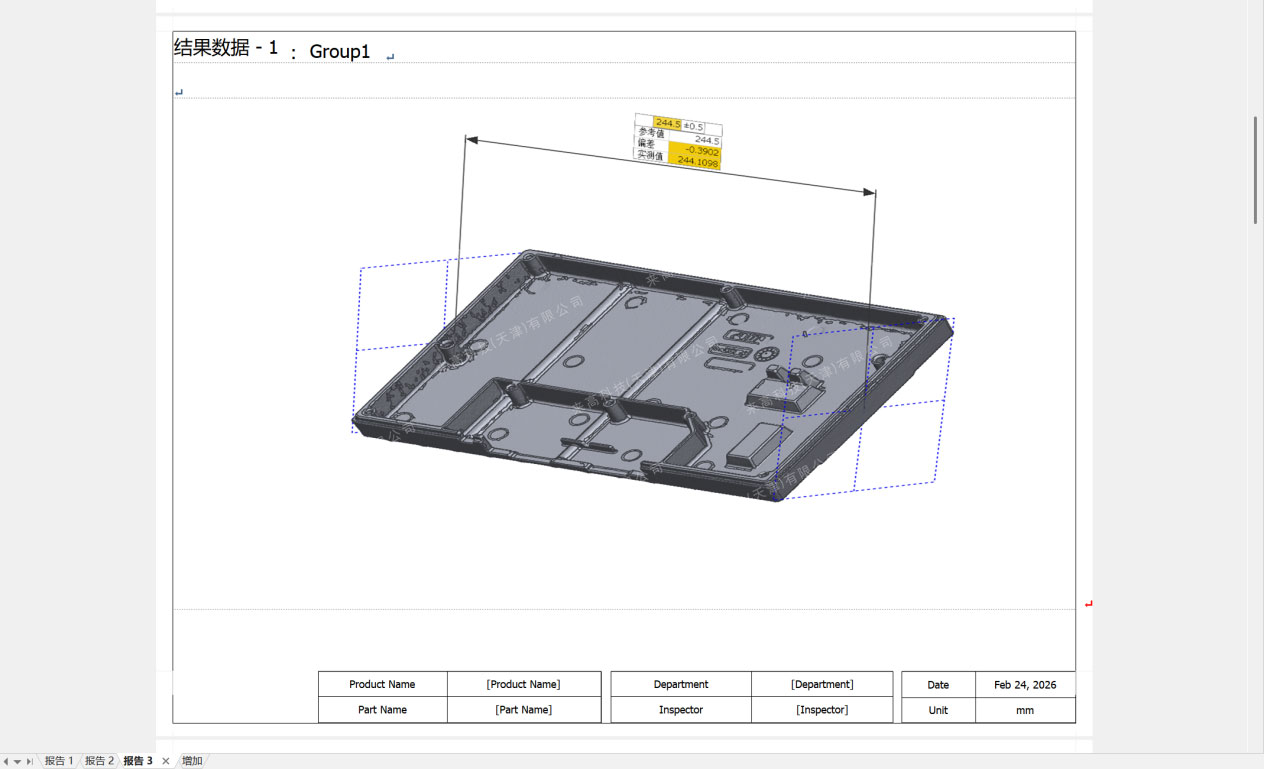

可视化结果：附带3D偏差色谱图及关键截面的2D尺寸标注图，确保检测结果可追溯、可视化。

本案例通过i9三维扫描仪与Techlego2026软件系统，成功解决了铸造盖板因金属反光和内部结构复杂导致的扫描难题。实现了±0.01mm级别的扫描精度。

通过从点云采集、数据封装到3D对比分析的全流程数字化作业，不仅精准获取了盖板的三维模型，还通过色谱图与具体数值量化了加工误差。该方案有效克服了传统检测的盲区，为铸造盖板的质量合规性验证、模具修正及后续工艺优化提供了科学、详实的数据支撑。
