（冬虫夏草质量评估）
景描述
冬虫夏草是我国名贵中药之一，是可入药的昆虫类药材。由于冬虫夏草生长在海拔4000米以上的高寒地带，因此对其生长环境的要求非常苛刻，且资源少和价格昂贵，要保证其自然生长，保证冬虫夏草在生长过程中不受任何伤害，那么对冬虫夏草进行多方位、准确和科学的质量检测具有十分重要的意义。
由于冬虫夏草资源少、品质不一、产地环境污染等原因，导致冬虫夏草资源质量不稳定，真伪鉴定困难。传统检测方法由于其操作繁琐、耗时长、精度低等缺点不能满足现代人们对冬虫夏草质量检测的要求。因此利用现代先进技术手段开展冬虫夏草鉴定研究具有重要意义。
本案例将结合现代科技手段对冬虫夏草进行形态测量和特征提取，对其进行三维重建并实现对冬虫夏草质量鉴定。
Techlego
来高案例解决方案
扫描样件：冬虫夏草
样件特点：冬虫夏草细节较多，且体积小，属于精细件扫描
扫描难点：由于冬虫夏草细节多，体积小且比较脆弱，不能在件上粘贴标记点，对三维扫描造成一定影响
扫描设备：高精度i9三维扫描仪
客户需求：冬虫夏草质量有好坏之分，某检测机构为进行冬虫夏草质量评估，希望通过三维扫描仪对冬虫夏草进行三维扫描，以获得三维数据，测量一些特定尺寸，满足质量评估的需求。
冬虫夏草样件实拍图
我们收到客户发过来的冬虫夏草，大约有80多个，需要技术人员逐一进行三维扫描。
测量方法
01
粘贴标记点

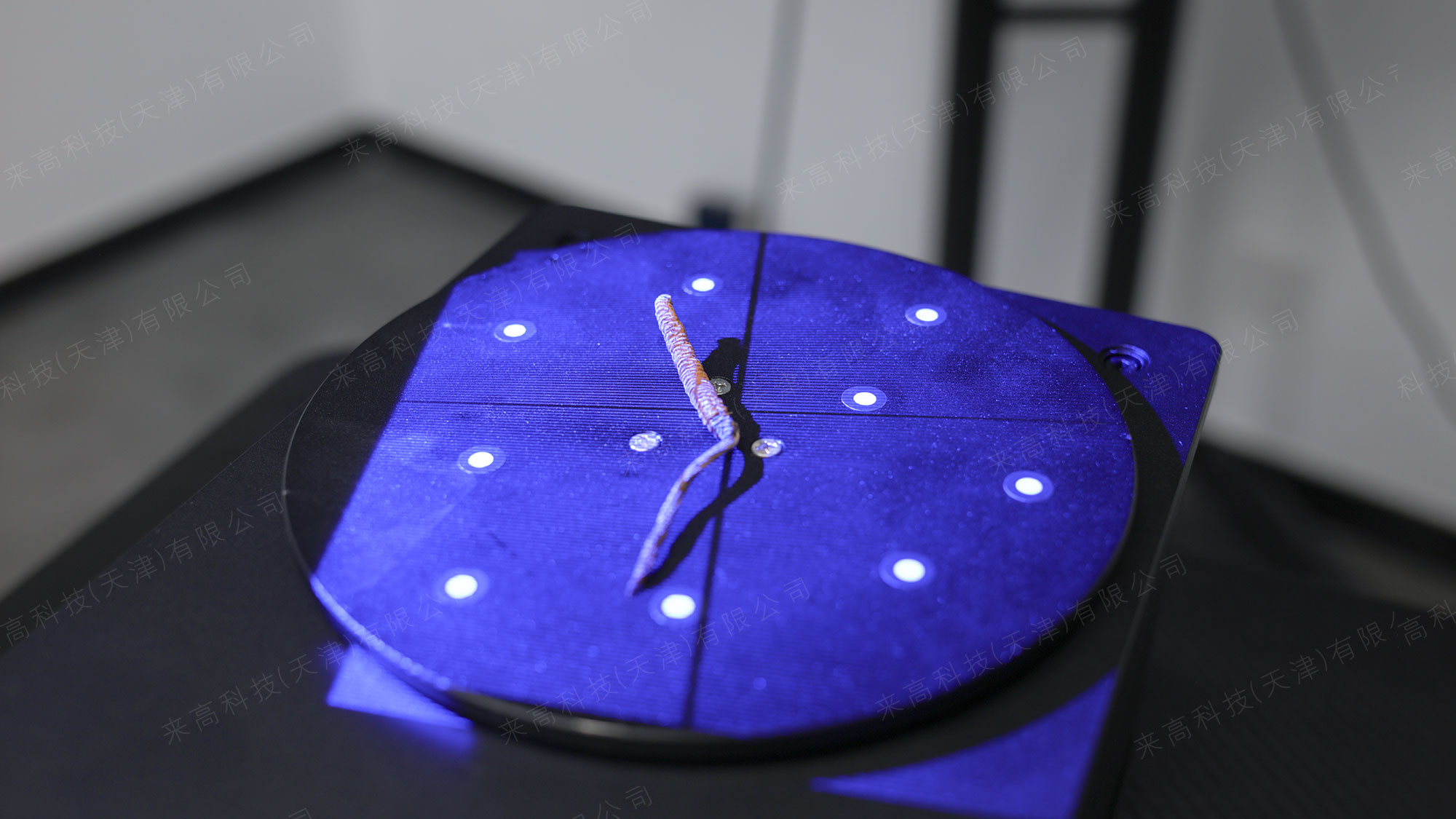

由于冬虫夏草细节多，体积小且比较脆弱，不能直接在冬虫夏草上粘贴标记点，所以采用在转盘上贴点实现拼接，以辅助扫描。使用来高科技1200万像素的三维扫描仪i9，对冬虫夏草两面进行三维扫描，每个冬虫夏草扫描时间约为60s。
02
特征拼接
扫描完成后，使用来高科技自主研发的三维数字化采集软件中的手动拼接功能，将三维扫描所得到的正反两面点云拼接在一起。
03
导出数据
将三维扫描所得的三维数据保存并导出封装，获得三角网格面数据。
04
测量
根据需求测量尺寸信息，以下为冬虫夏草的测量结果
虫体总长度：33.5459mm
子座总长度：42.7029mm
案例总结
通过采用三维扫描仪来获取冬虫夏草的点云数据，此方法不需要与样品进行接触，便可以对冬虫夏草的形状、表面特征和纹理等进行多方位分析，并且具有操作简便、快速高效率、成本低等优点。
